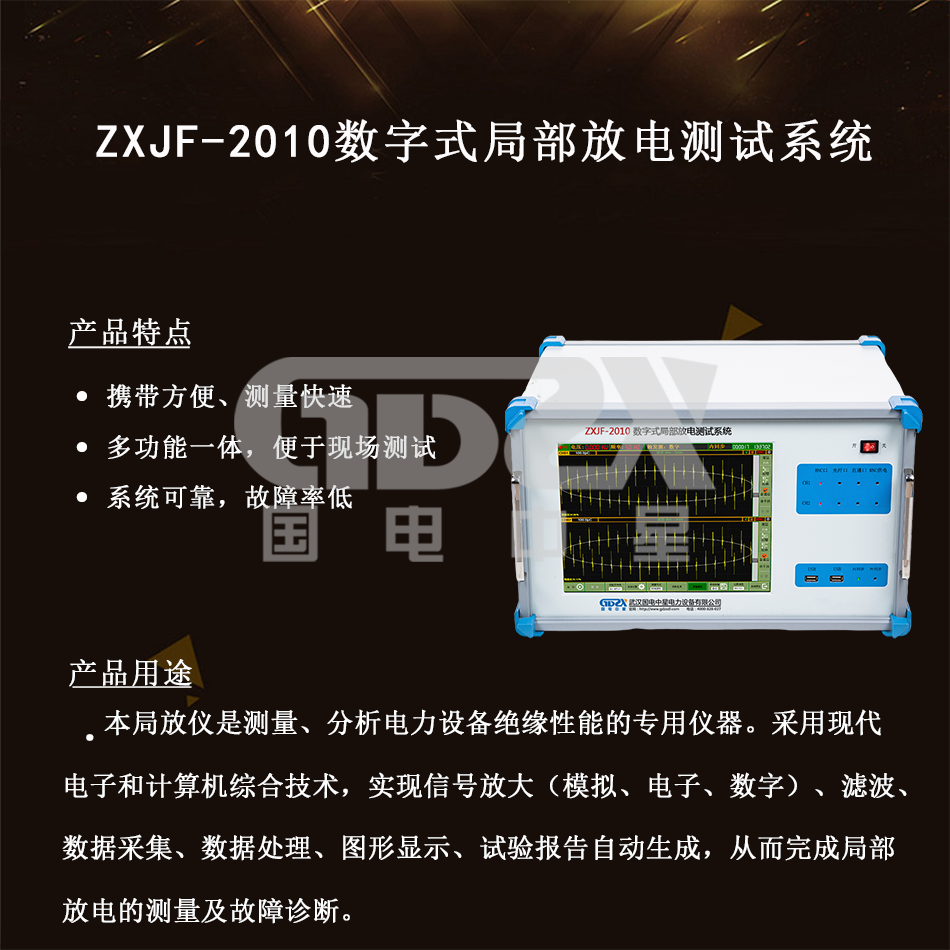

ZXJF-2010數字式局部放電檢測儀
ZXJF-2010數字式局部放電巡檢儀是測量、分析電力設備絕緣性能的專用儀器。
參考標準：DL/T 593、GB/T 7354
● 攜帶方便、測量快速，抗干擾能力強
● 采用自動或手動記錄保存試驗數據和瞬態放電波形
● 具有時域圖形、2D、3D統計圖譜、報警歷史、脈沖計數等功能
說明書
操作視頻注： 關于產品購買、技術維護等服務，歡迎致電! 4000-828-027
產品簡介
ZXJF-2010數字式局部放電巡檢儀是測量、分析電力設備絕緣性能的專用儀器；本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量，分析。
性能特點
1.本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。
2.配置軟件具有時域圖形、2D、3D統計圖譜、報警歷史、脈沖計數等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。
3.采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。
技術指標
| 技術特性 | |
| 通道數 | 2個電信號接口，一個外同步接口 |
| 采樣率 | 0.5M、1M、2.5M、5M、10M、20M可選 |
| 采樣精度 | 12bit |
| 量程切換 | 60dB、40dB、20dB、0dB、-20dB共5檔 |
| 頻帶范圍 | 20k-100kHz、80k-200kHz、40k-300kHz |
| 本量程非線性誤差 | 5% |
| 顯示 | |
| 顯示屏 | 7” TFT真彩色觸摸液晶顯示屏 |
| 分辨率 | 800×480 |
| 存儲 | |
| 物理存儲 | 256MB DDR2，為運行內存 |
| SD卡存儲 | 標配4G卡，可升級為32G，用于存儲試驗記錄及試驗數據 |
| 接口 | |
| RS232 | 用于與PC機同步傳輸接口 |
| USB | 可外接鼠標鍵盤，以及外接移動存儲設備 |
| 電源模式 | 電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電 |
| 電信號接口 | 2路BNC接口(前后面板各兩個)，用于信號輸入 |
| SMA接口 | 外同步接口 |
| SD卡插槽 | 可插入支持32G的SD卡 |
| 網口 | 可擴展 |
| 接地鈕 | 外部接地用 |
| 通用說明 | |
| CPU | 主頻533MHz |
| 系統 | WINCE6.0 |
| 使用環境溫度 | -20℃至45℃ |
| 存儲環境溫度 | -20℃至60℃ |
| 尺寸 | 長×寬×高：249mm × 216mm × 167mm |
| 重量 | 4.7kg |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
